螺旋分級機是選礦的設備之一,螺旋分級機借助固體顆粒的比重不同,因而在液體中沉淀的速度不同的原理,進行機械分級的一種設備。能把磨機內磨出的料粉級于過濾,然后把粗料利用螺旋片旋片旋入磨機進料口,把過濾出的細料從溢流管子排出。
螺旋分級機是選礦的設備之一,借助固體顆粒的比重不同,因而在液體中沉淀的速度不同的原理,進行機械分級的一種設備。螺旋分級機應用于處理沖積砂礦,尤其適合于有用礦物單體解離度高而且呈扁平狀者。螺旋分級機簡稱分級機。 分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。
螺旋分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。該機廣泛適用于選礦廠中與選礦球磨機配成閉路循環程分程分流礦沙,或用在重力選礦廠中來分級礦砂和細泥,及金屬選礦流程中對礦漿進行粒度分級,及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。

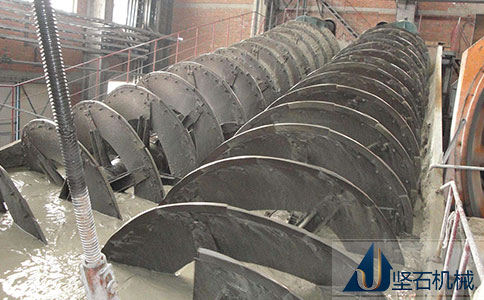

螺旋分級機是借助于固體粒大小不同,比重不同,因而在液體中的沉降速度不同的原理,細礦粒浮游在水中成溢流出,粗礦粒沉于槽底。由螺旋推向上部排出,來進行機械分級的一種分級設備,能把磨機內磨出的料粉級于過濾,然后把粗料利用螺旋片旋片旋入磨機進料口,把過濾出的細料從溢流管子排出。該機底座采用槽鋼,機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套,耐磨耐用,提升裝置分電動和手動兩種。
型號 規格
|
螺旋 轉速 (轉/分)
|
生產能力(噸/日)
|
水力坡度(度)
|
傳動電機
|
||
返砂
|
溢流
|
型 號
|
功率 (KW)
|
|||
FG-500
|
8-12.5
|
135-210
|
32
|
14-18.5
|
Y90L-6
|
1.1
|
FG-750
|
6-10
|
340-570
|
65
|
14-18.5
|
Y132S-6
|
3
|
FG-1000
|
5-8
|
675-1080
|
110
|
14-18.5
|
Y132M-6
|
5.5
|
FG-1200
|
5-8
|
1170-1870
|
115
|
14-18.5
|
Y160M-6
|
5.5
|
FG-1500
|
4-6
|
1830-2740
|
235
|
14-18.5
|
Y160M-6
|
7.5
|
FG-2000
|
3-5
|
3240-5400
|
400
|
14-18.5
|
Y160M-6
|
11
|
FG-2400
|
3.6
|
4650-7450
|
580
|
14-18.5
|
Y160M-6
|
15
|
2FG-1200
|
5.0-8.0
|
2340-3740
|
310
|
14-18.5
|
Y132M-6
|
5.5*2
|
2FG-1500
|
4.0-6.0
|
3660-5480
|
470
|
14-18.5
|
Y160M-6
|
7.5*2
|
2FG-2000
|
3.0-5.5
|
7780-11880
|
800
|
14-18.5
|
Y160M-6
|
11*2
|
2FG-2400
|
3.6
|
13600
|
1160
|
14-18.5
|
Y160M-6
|
15*2
|
